Questão de Eletrônica — Eletrônica de Potência — CESGRANRIO 2011
EletrônicaEletrônica de Potência
- Código
- cg042838
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2011
- Nível
- Médio
- Cargo
- Técnico de Projetos, Construção e Montagem Júnior - Elétrica

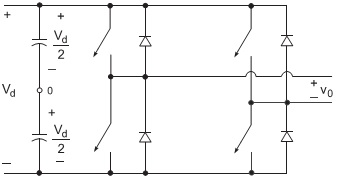

A figura acima mostra um circuito equivalente de um conversor de potência conhecido como ponte H, com tensão contínua de entrada Vd e tensão de saída v₀ . Esse conversor pode ser empregado em algumas aplicações, tais como acionamentos em CC ou em inversores de frequência para nobreaks. Sobre a ponte H, quando acionada pela estratégia de chaveamento PWM, afirma-se que- Aa ponte H funciona como conversor CC-CA caso uma tensão de controle constante seja aplicada no PWM.
- Bas duas pernas do conversor são acionadas de forma independente no PWM bipolar.
- Cas duas chaves na mesma perna podem estar fechadas simultaneamente.
- Dos diodos de roda livre são dispensáveis quando a ponte alimenta carga puramente resistiva.
- Eduas tensões de controle são aplicadas no chaveamento PWM bipolar.
