Questão de Eletricidade — Instalações Elétricas em Eletricidade — CESGRANRIO 2011

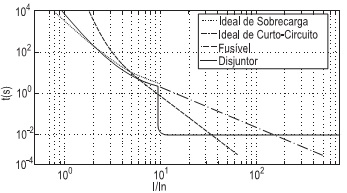

Observe, acima, o gráfico relativo às curvas ideais das correntes de sobrecarga e curto-circuito de determinado circuito e às curvas de proteção, correspondentes a um fusível e a um disjuntor.Com base no gráfico e nas Normas Técnicas da ABNT em vigor, considere as afirmações a seguir.PORQUEO fusível não atende à necessidade de proteção em relação ao curto-circuito. Analisando as afirmações acima sobre os dados do gráfico, conclui-se que

1. Aas duas afirmações são verdadeiras, e a segunda justifica a primeira.
2. Bas duas afirmações são verdadeiras, e a segunda não justifica a primeira.
3. Ca primeira afirmação é verdadeira, e a segunda é falsa.
4. Da primeira afirmação é falsa, e a segunda é verdadeira.
5. Eas duas afirmações são falsas.
