Questão de Eletricidade — Equipamentos Elétricos — CESGRANRIO 2011

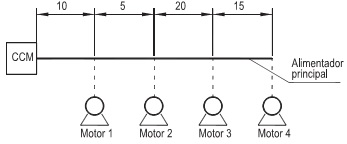

A figura acima apresenta o esquema de instalação de um pequeno parque fabril, desenhado fora de escala, com distâncias cotadas em metros. Esse parque é constituído por um Centro de Comando de Motores (CCM) e quatro motores atendidos por um alimentador principal (AP), de cobre, cuja resistividade é 1/56 Ω.mm²/m.Os motores são trifásicos, a tensão de alimentação é 220 V e suas correntes de linha são apresentadas na tabela abaixo.Motor Corrente de Linha [A]1 102 153 104 7,5A máxima queda de tensão admissível na instalação é 2% (do CCM até o Motor 4). Com base nos dados acima e usando o dimensionamento pelo critério de queda de tensão admissível, a seção do condutor, em mm² , é

1. A1,5
2. B2,5
3. C4
4. D6
5. E10
