Questão de Eletricidade — Equipamentos Elétricos — CESGRANRIO 2011

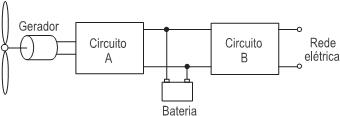

A figura ao lado representa um sistema de geração eólica residencial. O cata-vento é acoplado ao rotor do gerador, que produz uma corrente alternada sempre que o vento faz o cata-vento girar. A energia entregue pelo gerador é armazenada em um banco de baterias através do Circuito A. A energia armazenada no banco de baterias é, por sua vez, entregue para a rede elétrica através do Circuito B.Espera-se encontrar nos Circuitos A e B, respectivamente, um

1. Aconversor CC-CC e um inversor
2. Binversor e um conversor CC-CC
3. Cinversor e um retificador
4. Dretificador e um inversor
5. Eretificador e um conversor CC-CC
