Questão de Eletricidade — Equipamentos Elétricos — CESGRANRIO 2011
EletricidadeEquipamentos Elétricos
- Código
- cg042880
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2011
- Nível
- Médio
- Cargo
- Técnico de Projetos, Construção e Montagem Júnior - Elétrica

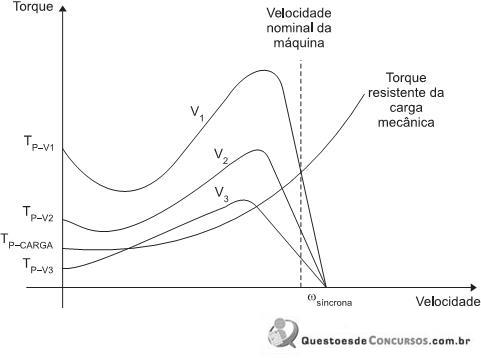

O gráfico acima mostra as curvas torque-velocidade de um motor de indução trifásico, considerando-se três níveis diferentes de tensão de alimentação, em conjunto com a curva torque-velocidade de uma carga mecânica.Analisadas as curvas da máquina e da carga do gráfico acima, conclui-se que- Ao motor trabalha em regime permanente sob a condição de conjugado máximo quando é aplicada, na sua entrada, a tensão
, e a velocidade é mantida acima do valor nominal. - Ba máquina de indução consegue acionar a carga mecânica nos três níveis de tensão apresentados.
- Ca máquina opera, em dois dos casos, em regime em velocidade superior à nominal.
- Da máquina apenas consegue acionar a carga mecânica nos níveis de tensão
e
e, apenas sob o nível de tensão
, o motor opera com velocidade igual em relação à nominal. - Eas tensões
,
e
são tais que
>
>
.
