Questão de Engenharia Naval — Estruturas oceânicas — CESGRANRIO 2011
Engenharia NavalEstruturas oceânicas
- Código
- cg042923
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2011
- Nível
- Médio
- Cargo
- Técnico de Projetos, Construção e Montagem Júnior - Estruturas Navais

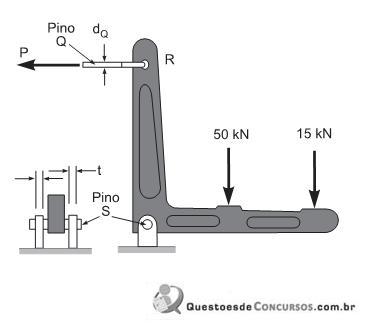

A estrutura em L é suportada por meio dos pinos Q e S e submetida aos carregamentos indicados na figura acima. Em relação aos esforços predominantes no pino Q, pino S e chapas de apoio do pino S, conclui-se que o pino- AQ está sujeito apenas a esforço axial, e o pino S, a uma combinação de esforços radial e axial.
- BQ está sujeito apenas a esforço axial, e a chapa que suporta o pino S, à tensão de esmagamento.
- CS está sujeito a uma combinação de esforços radial e axial, e a chapa que suporta o pino S, à tensão de esmagamento.
- DS está sujeito a esforço cortante, e o pino Q, a uma combinação de esforços radial e axial.
- ES está sujeito à tensão de esmagamento, e o pino Q, à tensão axial pura.
