Questão de Engenharia Naval — Arquitetura naval — CESGRANRIO 2011
Engenharia NavalArquitetura naval
- Código
- cg042949
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2011
- Nível
- Médio
- Cargo
- Técnico de Projetos, Construção e Montagem Júnior - Estruturas Navais

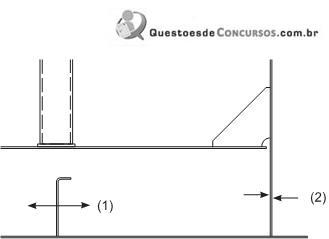

A figura abaixo representa o desenho naval de parte da estrutura de uma embarcação.
As simbologias (1) e (2) indicadas correspondem, respectivamente, a
As simbologias (1) e (2) indicadas correspondem, respectivamente, a- Amudança de plano e emenda de chapa
- Bmudança de plano e peça passante
- Cpeça não passante e emenda de chapa
- Dpeça passante e peça não passante
- Epeça passante e mudança de plano
