Questão de Mecânica — Metrologia — CESGRANRIO 2011
MecânicaMetrologia
- Código
- cg042997
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2011
- Nível
- Médio
- Cargo
- Técnico de Projetos, Construção e Montagem Júnior - Instrumentação

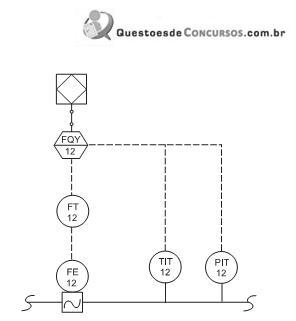

A figura acima representa uma parte de um fluxograma de engenharia. A partir de sua análise, conclui-se que o- Atransmissor indicador de temperatura envia um sinal elétrico para o computador de processo, montado em uma localização auxiliar normalmente acessível ao operador.
- Btransmissor indicador de pressão envia um sinal pneumático para o computador de processo montado no campo.
- Celemento primário ou sensor de fluxo utiliza o princípio sônico para sua medição.
- Dcontrolador lógico programável está conectado ao computador de processo por um sinal elétrico.
- Ecomputador de processo está conectado ao transmissor de fluxo por um sinal de dados ou software.
