Questão de Mecânica — Resistência dos Materiais — CESGRANRIO 2011

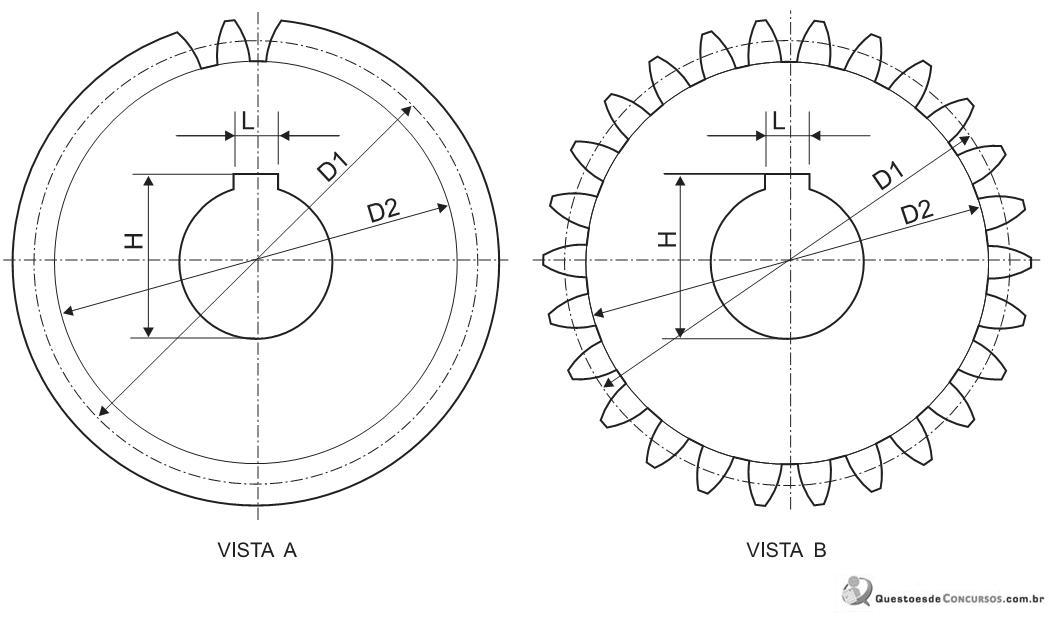

Seja a engrenagem cilíndrica de dentes retos, com rasgo de chaveta retangular, conforme as vistas acima. Conhecem-se o número de dentes, o módulo e o ângulo de pressão. Sobre essa engrenagem, considere as afirmativas a seguir.I - As dimensões principais da engrenagem já estão definidas, exceto a largura de face do dente, as do furo e a do rasgo de chaveta.II - A vista A é a que representa a engrenagem, segundo a Norma NBR 11534.III - Mesmo com as dimensões do rasgo de chaveta definidas, é necessária a vista lateral em corte.Está correto o que se afirma em

1. AI, apenas.
2. BI e II, apenas.
3. CI e III, apenas.
4. DII e III, apenas.
5. EI, II e III.
