Questão de Mecânica — Hidráulica — CESGRANRIO 2011
MecânicaHidráulica
- Código
- cg043030
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2011
- Nível
- Médio
- Cargo
- Técnico de Projetos, Construção e Montagem Júnior - Mecânica

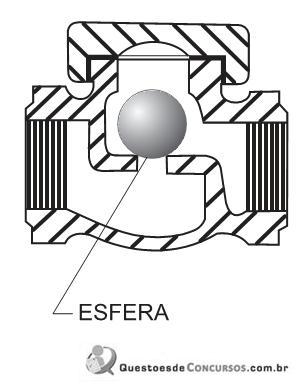

A figura acima apresenta, esquematicamente, uma válvula, muito comum, utilizada nas instalações industriais, envolvendo a movimentação de fluidos. Essa é uma válvula- Areguladora, que controla a vazão do fluido que passa da esquerda para a direita.
- Bde alívio, que permite a passagem do fluido da esquerda para a direita quando a pressão à esquerda vence o peso da esfera.
- Cde retenção, que impede a passagem de fluido da direita para a esquerda.
- Dlimitadora de vazão, pois, quando a vazão da esquerda para a direita atinge um certo valor, a esfera desce e bloqueia a passagem do fluido.
- Ede controle de pressão, pois, quando o fluido à direita atinge uma determinada pressão, a válvula libera sua passagem para a esquerda.
