Questão de Mecânica — Hidráulica — CESGRANRIO 2011
MecânicaHidráulica
- Código
- cg043031
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2011
- Nível
- Médio
- Cargo
- Técnico de Projetos, Construção e Montagem Júnior - Mecânica

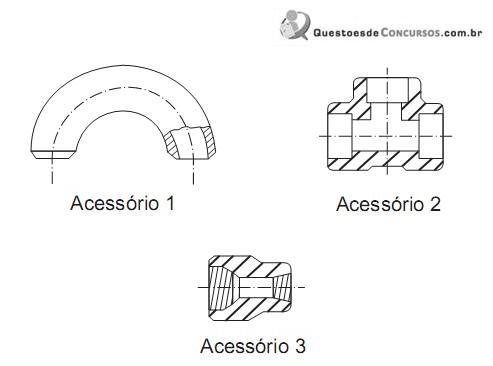

Muitos são os acessórios de tubulações industriais utilizadas para conduzir um fluido. Dentre eles, as formas de união entre as partes de uma tubulação garantem a integridade da instalação. A figura acima ilustra três acessórios utilizados para unir trechos de tubulações. Desse modo, os acessórios 1, 2 e 3, são, respectivamente, um- Ajoelho de 180o rosqueado, um tê para solda de topo e uma bucha de redução para solda de encaixe.
- Bjoelho de 180o para solda de encaixe, um tê para solda de topo e uma bucha de redução rosqueada.
- Cjoelho de 180o para solda de topo, um tê para solda de encaixe e uma luva de redução rosqueada.
- Dcolar de 180o para solda de topo, um tê a 45° para solda de encaixe e uma luva de redução para solda de topo.
- Ecolar de 180o para solda de encaixe, um tê rosqueado e uma bucha de redução rosqueada.
