Questão de Eletricidade — Circuitos Elétricos em Eletricidade — CESGRANRIO 2011
EletricidadeCircuitos Elétricos em Eletricidade
- Código
- cg043197
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2011
- Nível
- Médio
- Cargo
- Técnico de Suprimentos de Bens e Serviços Júnior - Elétrica

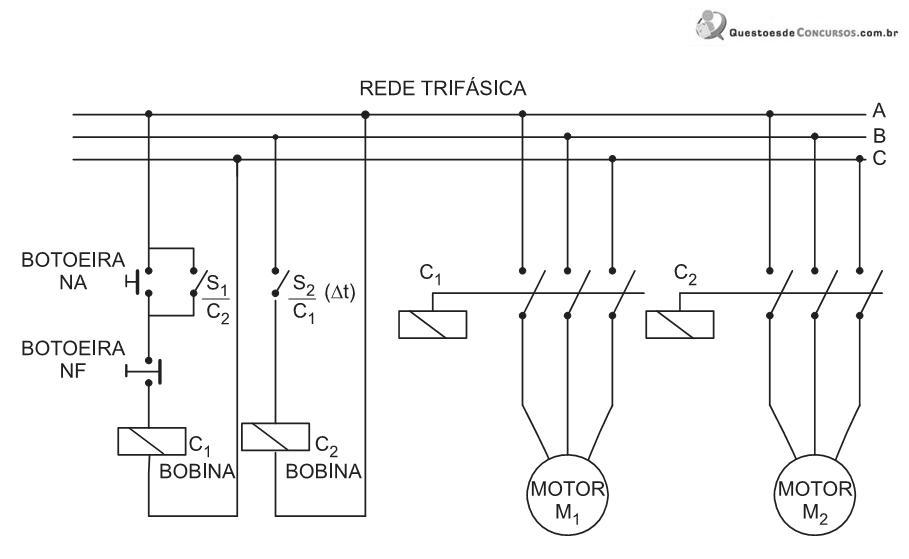

A figura acima apresenta um sistema de controle para o acionamento de dois motores. Sabe-se que o contato S₂é acionado somente após um tempo Δt = 2 s.A botoeira NA foi acionada duas vezes pelo operador:• Acionamento 1: Manteve NA apertada por 1 s e depois soltou.• Acionamento 2: Manteve NA apertada por 2 s e depois soltou.Quais os eventos que ocorreram para cada um desses acionamentos?- AAcionamento 1 Motor M₁ fica acionado por 1 s e M₂ não é acionado.Acionamento 2 Motor M₁ acionado antes de M₂ e ambos permanecem acionados.
- BAcionamento 1 Motor M₁ fica acionado por 1 s e M₂ não é acionado.Acionamento 2 Motor M₁ é acionado antes de M₂ e ambos permanecem acionadospor apenas 2 s.
- CAcionamento 1 Motor M₁ e M₂ ficam acionados por 1 s.Acionamento 2 Motor M₁ é acionado antes de M₂ e ambos permanecem acionados
- DAcionamento 1 Motor M₁ e M₂ ficam acionados por 1 s.Acionamento 2 Motor M₁ é acionado ao mesmo tempo que o M₂ e ambos permanecemacionados
- EAcionamento 1 Motor M₁ e M₂não são acionados.Acionamento 2 Motor M₁ é acionado antes de M₂ e ambos permanecem acionados por apenas 2 s.
