Questão de Eletricidade — Instrumentos e Medições elétricas — CESGRANRIO 2011
EletricidadeInstrumentos e Medições elétricas
- Código
- cg043200
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2011
- Nível
- Médio
- Cargo
- Técnico de Suprimentos de Bens e Serviços Júnior - Elétrica

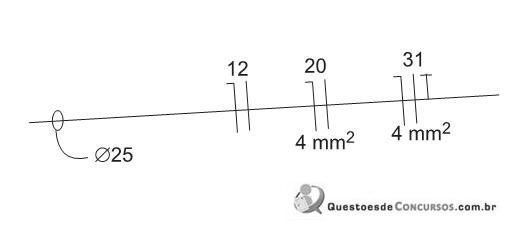

A NBR 5444 estabelece a padronização dos símbolos utilizados em projetos de instalações elétricas. Na figura abaixo, há um trecho de uma planta onde se destaca parte da simbologia corrente empregada.
Com base na citada NBR, no desenho acima e no que ele representa, afirma-se que
Com base na citada NBR, no desenho acima e no que ele representa, afirma-se que- Aum dos circuitos não é monofásico.
- Ba dimensão em milímetro do eletroduto indicado é obrigatória.
- Chá um circuito com condutores elétricos de 2,5 mm² .
- Dhá apenas dois circuitos monofásicos.
- Ehá três circuitos no eletroduto e dois apenas possuem condutor de proteção.
