Questão de Eletricidade — Circuitos Elétricos em Eletricidade — CESGRANRIO 2011

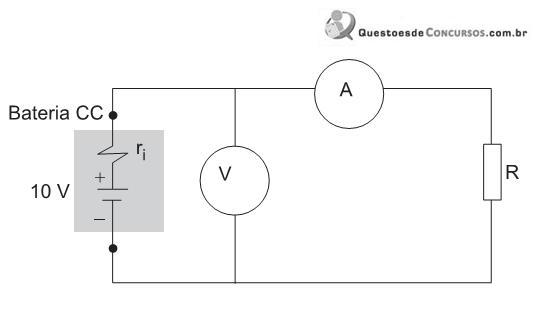

A figura acima apresenta um esquema para determinação do valor da resistência R com o auxílio de um amperímetro (A) com resistência interna de 0,05 Ω, de um voltímetro (V) com resistência interna considerada infinita e de uma bateria de 10 V com resistência interna (ri) de 0,5 Ω. A leitura feita no voltímetro resultou em 9 V. Com base nos elementos do circuito e nos dados fornecidos, os valores aproximados da medida de corrente, em ampères, feita no amperímetro, e o verdadeiro valor da resistência R, em Ω, são, respectivamente,

1. A2 e 4,50
2. B2 e 4,45
3. C1 e 5,45
4. D0,5 e 8,50
5. E0,5 e 3,85
