Questão de Eletricidade — Instrumentos e Medições elétricas — CESGRANRIO 2011

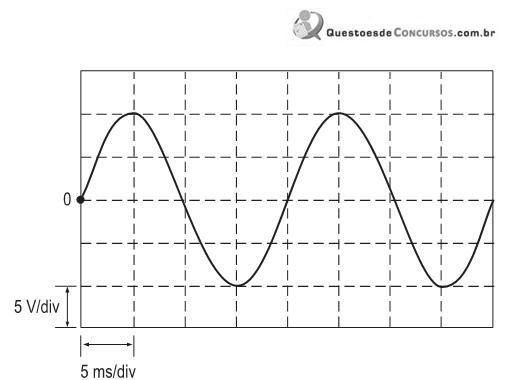

A figura acima mostra o oscilograma da forma de onda da tensão em um determinado nó de um circuito elétrico.Considerando como origem de tempo o ponto 0, indicado na figura, essa forma de onda pode ser descrita em função do tempo, t, por uma função y(t), do tipo y(t) = Vm sen( 2π f t) volts, em que Vmé dado em volts, e, f, em hertz.Os parâmetrosVm e f, respectivamente, são

1. A5√2 e 50
2. B5√2 e 60
3. C10 e 50
4. D10√2 e 50
5. E10√2 e 60
