Questão de Eletricidade — Circuitos Elétricos em Eletricidade — CESGRANRIO 2011

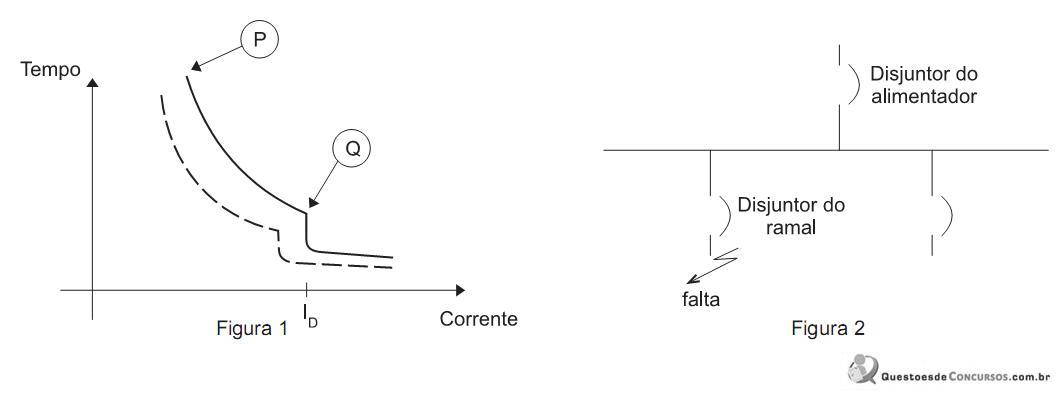

A figura 1 representa as curvas de atuação de dois disjuntores termomagnéticos, sendo um em linha tracejada, e outro, em linha cheia. A figura 2 ilustra um circuito de alimentação radial protegido por disjuntores, onde ocorre um defeito no circuito a jusante do disjuntor do ramal.Associando as curvas da figura 1 com o sistema da figura 2, considere as afirmativas abaixo.I - Para que haja seletividade da proteção, a curva tracejada deve ser a curva do disjuntor do alimentador, e a curva cheia, a curva do disjuntor do ramal.II - O trecho P-Q da curva cheia é o responsável pela atuação térmica do disjuntor (atuação por sobrecarga).III - O disjuntor da curva cheia não suporta a corrente I D, que danificaria o disjuntor e colocaria o circuito inoperante ou desprotegido.Está correto APENAS o que se afirma em

1. AI
2. BII
3. CIII
4. DI e II
5. EII e III
