Questão de Eletricidade — Circuitos Elétricos em Eletricidade — CESGRANRIO 2011
EletricidadeCircuitos Elétricos em Eletricidade
- Código
- cg043220
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2011
- Nível
- Médio
- Cargo
- Técnico de Suprimentos de Bens e Serviços Júnior - Elétrica

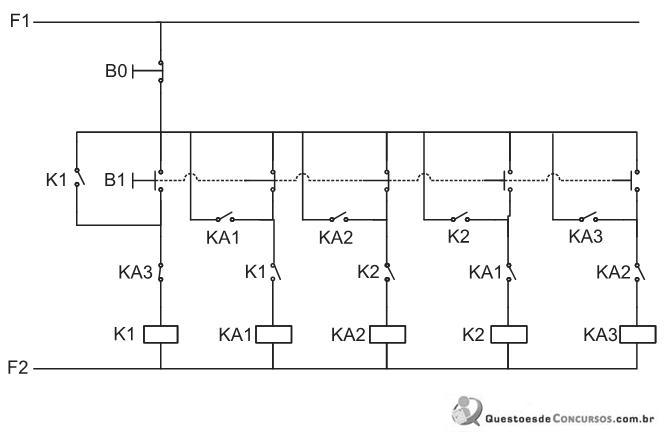

O circuito acima será utilizado para acionar dois motores em um processo de fabricação de peças automotivas. O motor M1 será acionado pela contatora K1, e o motor M2 será acionado pela contatora K2. Os relés auxiliares KA1, KA2 e KA3 servem para constituir a lógica de acionamento. O botão B0 é o botão de emergência e não será utilizado durante o processo. O botão B1, que possui três contatos normalmente abertos e dois contatos normalmente fechados, é responsável pela alteração do estado das máquinas e será acionado três vezes durante todo o processo.Dessa forma, ao acionar B1,- Ana primeira vez, liga M1; na segunda vez, desliga M1 e liga M2; na terceira vez, desliga M2.
- Bna primeira vez, liga M1; na segunda vez, liga M2, mantendo M1 ligado; na terceira vez, desliga M1 e M2.
- Cna primeira vez, liga M1 e M2; na segunda vez, desliga M1, mantendo M2 ligado; na terceira vez, desliga M2.
- Dna primeira vez, liga M1; na segunda vez, desliga M1; na terceira vez, liga M1 e M2.
- Ena primeira vez, liga M1 e M2; na segunda vez, desliga M1 e M2; na terceira vez, liga M1, mantendo M2 desligado.
