Questão de Mecânica — Normas Técnicas na Mecânica — CESGRANRIO 2011
MecânicaNormas Técnicas na Mecânica
- Código
- cg043250
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2011
- Nível
- Médio
- Cargo
- Técnico de Suprimentos de Bens e Serviços Júnior - Mecânica

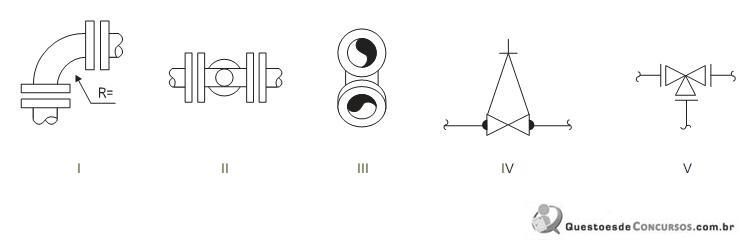

De acordo com a Norma Petrobras N-59, analise as figuras abaixo, comparando-as às respectivas descrições que se seguem.
I - Projeção lateral de uma curva ou joelho a 90° flangeada, usando linha dupla.II - Projeção na planta de um “T” flangeado, usando linha dupla.III - Projeção frontal de um “T” a 45° flangeado, usando linha dupla.IV - Projeção lateral de uma válvula gaveta flangeada.V - Projeção lateral de uma válvula de 4 vias flangeada.Correspondem corretamente às respectivas figuras as descrições
I - Projeção lateral de uma curva ou joelho a 90° flangeada, usando linha dupla.II - Projeção na planta de um “T” flangeado, usando linha dupla.III - Projeção frontal de um “T” a 45° flangeado, usando linha dupla.IV - Projeção lateral de uma válvula gaveta flangeada.V - Projeção lateral de uma válvula de 4 vias flangeada.Correspondem corretamente às respectivas figuras as descrições- AI, II e III, apenas.
- BI, II e IV, apenas.
- CII, IV e V, apenas.
- DIII, IV e V, apenas.
- EI, II, III, IV e V.
