Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — CESGRANRIO 2011

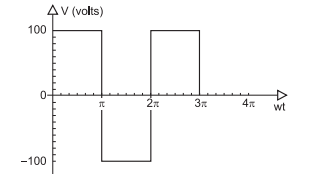

Considere um conversor CA-CC monofásico, de onda completa e retificado a diodo. Esse conversor é alimentado por um outro conversor monofásico CC-CA, cuja tensão de saída é uma onda quadrada, de frequência 60 Hz, mostrada na figura acima. Supondo-se que os dois conversores são considerados ideais, o valor da potência média, em watts, dissipada em uma resistência de 10 Ω conectada no lado CC do retificador, é

1. A100
2. B500
3. C850
4. D1.000
5. E2.500
