Questão de Engenharia Eletrônica — Eletrônica de Potência na Engenharia Eletrônica — CESGRANRIO 2011

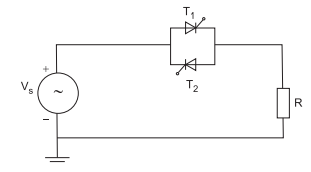

Considere a figura acima que mostra um circuito aplicado em eletrônica de potência e que alimenta uma carga resistiva R. Esse circuito é alimentado por uma tensão senoidal Vs e apresenta uma dupla de tiristores,T₁eT₂, conectados em antiparalelo e que são disparados com um ângulo a. Essa configuração caracteriza um conversor que, dentre outras aplicações, é usado para controle da(o)

1. Acomutação entre T₁,T₂ e R.
2. Bamplitude da tensão sobre R.
3. Cfrequência da rede de alimentação.
4. Dperíodo da rede de alimentação.
5. Evalor eficaz da tensão sobre R.
