Questão de Telecomunicações — Fibras Ópticas — CESGRANRIO 2011

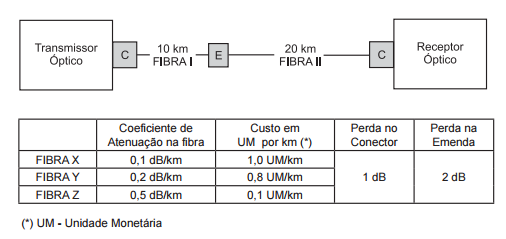

A figura acima mostra o diagrama de blocos de um sistema de transmissão óptico, no qual C representa um conector e E uma emenda. Para o projeto desse sistema, podem ser utilizadas as fibras cujas características são apresentadas na tabela acima. Essas fibras podem ser empregadas, indistintamente, como FIBRA I e/ou FIBRA II. As perdas nos conectores e na emenda, que independem das fibras escolhidas, são também indicadas na tabela. Sabendo-se que a perda total do sistema não supera 15 dB, o menor custo com a compra de fibra óptica para a implantação desse sistema, expressa em UM, é

1. A3
2. B10
3. C12
4. D17
5. E24
