Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — CESGRANRIO 2011

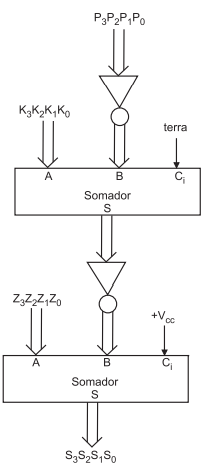

Considere o circuito digital da figura acima. Sabendo-se queK=K₃K₂K₁K₀,P=P₃P₂P₁P₀ e Z=Z₃Z₂Z₁Z₀são números de 4 bits, a saída S da unidade aritmética é

1. AZ + K – P
2. BZ + K – P + 1
3. CZ – K + P
4. DZ – K + P + 1
5. EZ – K + P – 1
