Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — CESGRANRIO 2011

Engenharia EletrônicaEletrônica Digital na Engenharia Eletrônica
Código
cg043312
Banca
CESGRANRIO
Órgão
Petrobras
Ano
2011
Nível
Médio
Cargo
Técnico de Telecomunicações Júnior

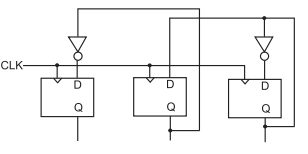

Imagem associada para resolução da questãoNo circuito da figura acima, considere que os flip-flops começam zerados após a energização do sistema. O número de estados que se repetem indefinidamente nasequência permanente é
  1. A2
  2. B4
  3. C5
  4. D6
  5. E8
Revelar gabarito e comentário

GabaritoA — 2

Link permanente: /questoes/cg043312
