Questão de Física — Geral — CESGRANRIO 2011
FísicaGeral
- Código
- cg043705
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2011
- Nível
- Superior
- Cargo
- Petrobrás - Engenheiro de Processamento Júnior

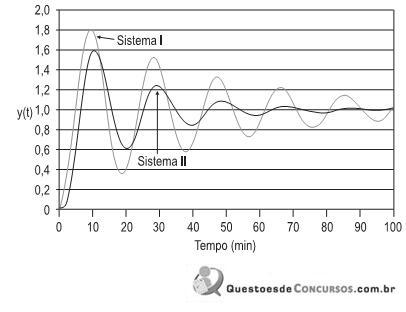

A figura acima representa a resposta da variável de saída a uma perturbação degrau de magnitude de 2 unidades na variável de entrada de um sistema de segunda ordem, a partir de um instante em que o processo estava em regime permanente. Com base nessas informações, conclui-se que- Ao sistema I tem fator de amortecimento (?) maior que o do sistema II.
- Bo tempo de subida (ou ascensão) do sistema I é de 10 min.
- Cos dois sistemas têm fator de amortecimento (?) maiores do que 1.
- Dos ganhos dos sistemas são iguais a uma unidade.
- Ea sobrelevação do sistema II é de 0,8.
