Questão de Eletricidade — Circuitos Elétricos em Eletricidade — CESGRANRIO 2011

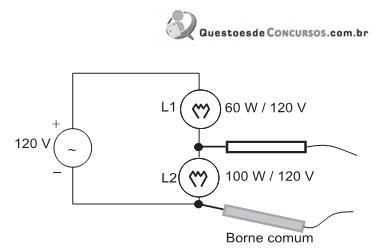

A figura acima apresenta o circuito equivalente de duas lâmpadas incandescentes, conectadas em série e alimentadas por uma tomada CA 120 V. A lâmpada L1 é de 60 W / 120 V, enquanto a lâmpada L2 é de 100 W /120 V. Com um multímetro digital operando no modo voltímetro, cujos alcances disponíveis são: 2, 20, 200 e 700 V, deseja-se efetuar uma medida de tensão nos terminais da lâmpada L2, como mostra a figura.Nessas condições, o alcance mínimo a ser ajustado para a realização dessa medida, em volt, e o valor aproximado, também em volt, da tensão medida nos bornes da lâmpada são, respectivamente,

1. A2 e 35
2. B20 e 45
3. C200 e 45
4. D200 e 75
5. E700 e 100
