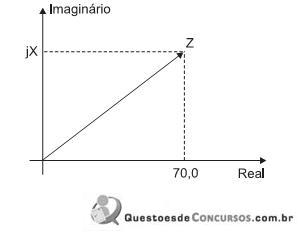

Um circuito RL em série, operando na frequência de 5 kHz, tem como parâmetros uma resistência R = 70 Ω e um indutor L = 3 mH. Esse circuito é representado pelo diagrama de impedância, mostrado na figura abaixo, cujos valores numéricos são aproximados em uma casa decimal.
O valor de X no diagrama, em Ω, é
O valor de X no diagrama, em Ω, é- A15,0
- B37,6
- C94,2
- D156,8
- E350,0
