Questão de Mecânica — Desenho Técnico Mecânico — CESGRANRIO 2011
MecânicaDesenho Técnico Mecânico
- Código
- cg044049
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2011
- Nível
- Médio
- Cargo
- Petrobrás - Técnico de Manutenção Júnior - Mecânica

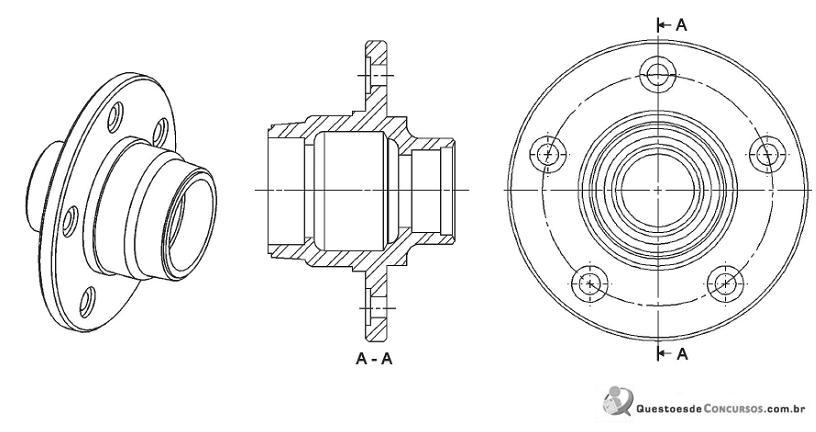

As figuras acima ilustram um cubo de roda de um automóvel, que possui cinco furos iguais para os parafusos prisioneiros. Sobre a vista em corte, afirma-se que está- Aerrada, pois não representa a seção produzida pela linha de corte.
- Berrada, pois, como a peça é simétrica, bastaria uma vista de meio corte.
- Cerrada, pois este é um caso em que se aplica o corte por planos concorrentes.
- Dcorreta, pois são furos rebaixados.
- Ecorreta, pois este é um caso em que se aplica o rebatimento.
