Questão de Mecânica — Desenho Técnico Mecânico — CESGRANRIO 2011
MecânicaDesenho Técnico Mecânico
- Código
- cg044050
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2011
- Nível
- Médio
- Cargo
- Petrobrás - Técnico de Manutenção Júnior - Mecânica

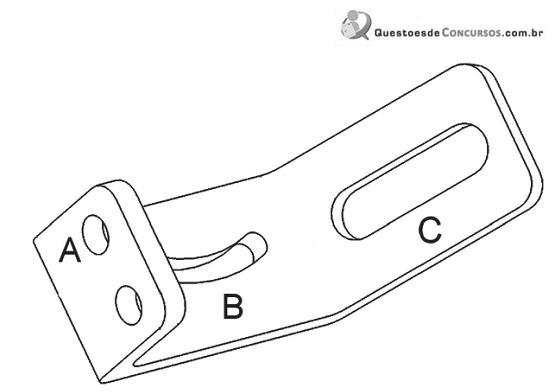

Seja o suporte produzido a partir de uma chapa de aço, dobrada em três partes, conforme a figura acima. Sabe-se que o ângulo formado entre as partes A e B é de 90o, e que o ângulo formado entre as partes B e C é de 120o . Qual a quantidade mínima de vistas e quais as vistas necessárias para representar o suporte no primeiro diedro?- A3: a vista frontal, a vista lateral esquerda e a vista superior.
- B4: a vista frontal, a vista superior e duas vistas laterais.
- C4: a vista frontal, a vista lateral esquerda, a vista superior e a vista posterior.
- D4: a vista frontal, a vista superior, a vista lateral esquerda e uma vista auxiliar.
- E5: a vista frontal, a vista superior e três vistas auxiliares.
