Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — CESGRANRIO 2011
Banco de DadosDER - Diagrama de Entidade e Relacionamento
- Código
- cg044179
- Banca
- CESGRANRIO
- Órgão
- Transpetro
- Ano
- 2011
- Nível
- Superior
- Cargo
- Analista de Sistemas Júnior

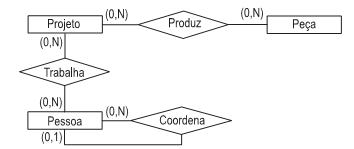

Considere o diagrama entidade-relacionamento a seguir, que expressa um modelo conceitual de dados. Nesse modelo, pode-se ler que projetos produzem peças, que pessoas trabalham em projetos e que pessoas coordenam outras pessoas. As participações e cardinalidades correspondentes a cada relacionamento estão indicadas no próprio diagrama.
Suponha que, durante o mapeamento do modelo conceitual acima para o modelo relacional, o projetista de banco de dados responsável pela tarefa decidiu mapear cada entidade para uma relação distinta. Ele também decidiu criar o mínimo necessário de relações nesse mapeamento. Sendo assim, as quantidades de chaves primárias e de chaves estrangeiras criadas nesse mapeamento são, respectivamente,
Suponha que, durante o mapeamento do modelo conceitual acima para o modelo relacional, o projetista de banco de dados responsável pela tarefa decidiu mapear cada entidade para uma relação distinta. Ele também decidiu criar o mínimo necessário de relações nesse mapeamento. Sendo assim, as quantidades de chaves primárias e de chaves estrangeiras criadas nesse mapeamento são, respectivamente,- A3 e 4
- B5 e 5
- C4 e 4
- D3 e 5
- E5 e 4
