Questão de Engenharia Mecânica — Sistemas Termomecânicos — CESGRANRIO 2011

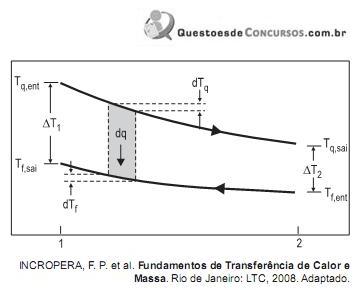

A figura acima apresenta a distribuição de temperaturas de um trocador de calor com escoamento contracorrente padrão. Considerando-se esse tipo de trocador de calor e outro semelhante, porém com escoamento paralelo padrão, analise as afirmações a seguir. I – A temperatura de saída do fluido frio pode ser maior do que a temperatura de saída do fluido quente no arranjo contracorrente, mas não no paralelo. II – Para as mesmas temperaturas de entrada e de saída, a média log das diferenças de temperaturas no arranjo contracorrente é superior à do paralelo. III – A área necessária para que ocorra uma dada taxa de transferência de calor é menor no arranjo contra- corrente do que no arranjo paralelo, considerando-se um mesmo valor de U (coeficiente global de transferência de calor) para os dois arranjos. IV – O trocador com escoamento contracorrente, ao contrário do trocador com escoamento paralelo, proporciona a transferência de calor entre as parcelas mais quentes dos dois fluidos em uma extremidade, assim como entre as parcelas mais frias na outra extremidade Estão corretas as afirmações

1. AI e IV, apenas.
2. BII e III, apenas.
3. CI, II e III, apenas.
4. DI, II e IV, apenas.
5. EI, II, III e IV.
