Questão de Engenharia Mecânica — Mecânica dos Sólidos — CESGRANRIO 2011

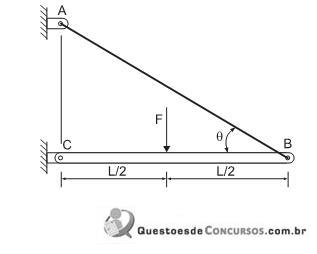

Os diversos apoios de um trecho de oleoduto suportam uma força F, conforme indicado na figura acima. A tensão de tração máxima dentro do limite elástico do material do tirante AB é σ e , e a área da seção transversal do tirante é A. Se o ângulo θ for igual a 30°, a força F máxima atuante no suporte, sem que o tirante se deforme plasticamente, será de

1. Aσe A
2. B2σe A
3. C√2σe A
4. D√2σe A/2
5. E√3σe A/2
