Questão de Engenharia Naval — Arquitetura naval — CESGRANRIO 2011
Engenharia NavalArquitetura naval
- Código
- cg044670
- Banca
- CESGRANRIO
- Órgão
- Transpetro
- Ano
- 2011
- Nível
- Superior
- Cargo
- Engenheiro Júnior - Naval

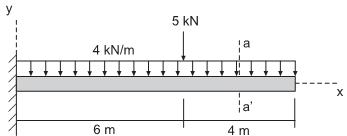

A viga em balanço, apresentada na figura a seguir, é sub- metida às cargas concentrada e uniformemente distribuí- da, respectivamente, iguais a 5 kN e 4 kN/m.
Para essa situação, os módulos das componentes do sistema de forças internas (força vertical e momento) transmitidos pela seção a-a' da viga localizada a 8 metros da origem dos eixos xy são, em kN e kN.m, respectivamente, iguais a
Para essa situação, os módulos das componentes do sistema de forças internas (força vertical e momento) transmitidos pela seção a-a' da viga localizada a 8 metros da origem dos eixos xy são, em kN e kN.m, respectivamente, iguais a- A2 e 2
- B2 e 4
- C4 e 4
- D8 e 4
- E8 e 8
