Questão de Engenharia Química e Química Industrial — Termodinâmica e Equilíbrio de Fases — CESGRANRIO 2011

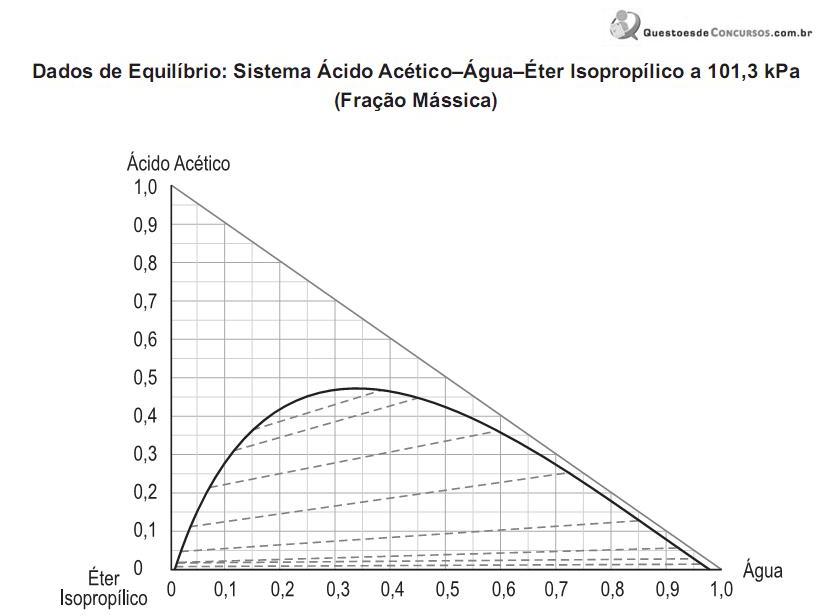

Considere que 1.000 kg/h de uma solução com 35% (massa) de ácido acético e 65% (massa) de água é alimentada a uma coluna de extração que opera em contracorrente. Para extrair o ácido acético, são usados 1.335 kg/h de éter isopropílico. É necessário que o produto rafinado contenha apenas 10% (massa) de ácido acético.Utilizando o gráfico da figura acima, conclui-se que a composição mássica de éter isopropílico da corrente extrato é, aproximadamente,

1. A0,06
2. B0,18
3. C0,24
4. D0,76
5. E0,97
