Questão de Mecânica — Hidráulica — CESGRANRIO 2011
MecânicaHidráulica
- Código
- cg045116
- Banca
- CESGRANRIO
- Órgão
- Transpetro
- Ano
- 2011
- Nível
- Médio
- Cargo
- Técnico de Manutenção Júnior - Automação

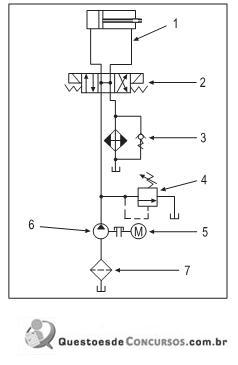

O sistema hidráulico representado pelo circuito abaixo mostra o acionamento de um cilindro de dupla ação avançando e recuando conforme posicionamento da válvula nº 2, determinado pela ação dos dois solenoides. Os elementos que compõem o sistema estão numerados de 1 a 7.
O elemento 4 representa uma válvula, cuja função, nesse circuito, é
O elemento 4 representa uma válvula, cuja função, nesse circuito, é- Areduzir a pressão do fluido para um valor pré-ajustado e direcioná-lo ao sistema novamente.
- Bpermitir a sequência de fluido para o sistema quando atingida uma pressão pré-ajustada.
- Cparar o cilindro quando o sistema atingir uma pressão pré-ajustada.
- Dfazer o cilindro recuar quando a pressão atingir um valor pré-ajustado
- Eabrir a passagem do fluido para o tanque quando a pressão do sistema ultrapassar uma pressão pré- -ajustada.
