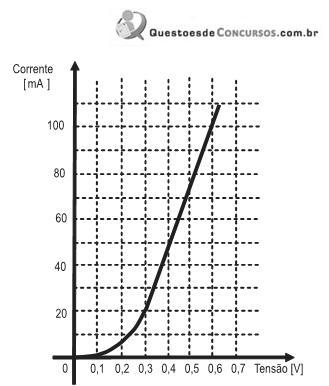

O gráfico da figura acima mostra uma curva considerada como característica de um diodo. Operando na região linear, ou seja, com tensões superiores a 0,3 V, esse diodo apresenta uma resistência equivalente, em &Omega, de aproximadamente,

A2,15
B3,75
C4,25
D4,85
E5,00
