Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — CESGRANRIO 2011

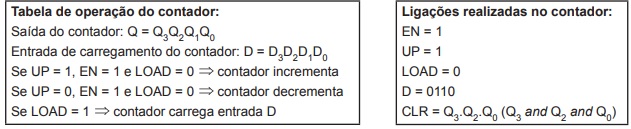

Considere um contador binário de 4 bits, cujas tabelas de operação e de ligações estão mostradas acima. O contador dispõe dos sinais LOAD (carregamento paralelo sincronizado pelo clock), CLR (clear síncrono) e EN (habilitador de contagem a cada clock), todos ativados em nível alto, além do sinal UP, que define a direção de contagem. Sabendo-se que a habilitação de LOAD tem prioridade sobre a habilitação de contagem, o número de estados da sequência permanente implementada é

1. A7
2. B8
3. C11
4. D12
5. E14
