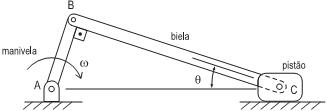

A figura mostra um mecanismo biela-manivela-pistão. O comprimento da manivela é R. O ângulo entre a biela e a manivela é 90°.
Se uma força F for aplicada ao pistão, o torque transmitido pela manivela será igual a
Se uma força F for aplicada ao pistão, o torque transmitido pela manivela será igual a- AFR
- BFR cos θ
- CFR sen θ
- DFR/cos θ
- EFR/sen θ
