Questão de Engenharia Mecânica — Mecânica dos Sólidos — CESGRANRIO 2012
Engenharia MecânicaMecânica dos Sólidos
- Código
- cg046268
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2012
- Nível
- Superior
- Cargo
- BR Distribuidora - Profissional Júnior - Formação Engenharia Mecânica

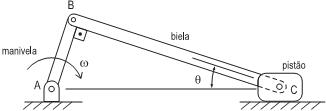

A figura mostra um mecanismo biela-manivela-pistão. O comprimento da manivela é R. O ângulo entre a biela e a manivela é 90°.
Se a velocidade angular da manivela é ω, a velocidade do pistão será
Se a velocidade angular da manivela é ω, a velocidade do pistão será- AωR;
- BωRcos θ
- CωRsen θ
- DωR/cos θ
- EωR/sen θ
