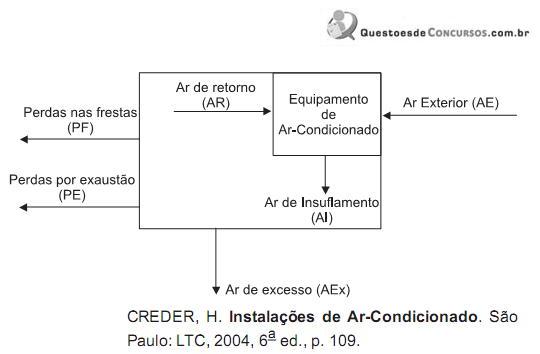

A figura ilustra a distribuição de ar em um recinto condicionado.
Considerando os termos indicados na figura, para a quantidade de ar exterior, AE, obtém-se a seguinte relação:
Considerando os termos indicados na figura, para a quantidade de ar exterior, AE, obtém-se a seguinte relação:- AAE = (AI + AR)/2 = PF + PE – AEx
- BAE = AI + AR = PF + PE – AEx
- CAE = AR – AI = (PF + PE + AEx)/3
- DAE = AI – AR = (PF + PE + AEX)/2
- EAE = AI – AR = PF + PE + AEx
