Questão de Arquitetura de Software — Redes de Computadores — CESGRANRIO 2012
Arquitetura de SoftwareRedes de Computadores
- Código
- cg047203
- Banca
- CESGRANRIO
- Órgão
- Casa da Moeda
- Ano
- 2012
- Nível
- Superior
- Cargo
- Analista - Rede de Telecomunicações e Suporte

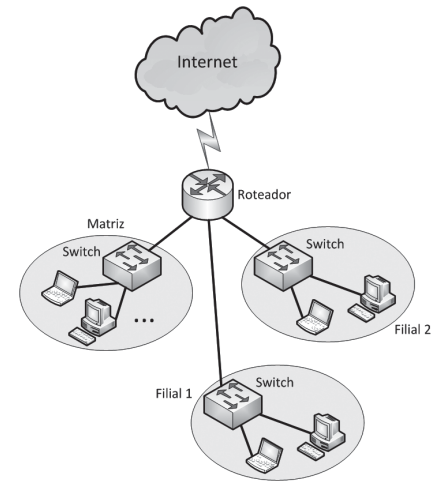

Uma empresa tem uma rede composta por três sub-redes IP, conforme ilustrado na figura.
A sub-rede da matriz abriga um total de 28 pontos de rede, a da Filial 1, um total de 12 pontos, e a da Filial 2, um total de 286 pontos. O roteador da empresa tem uma interface com a Internet e implementa NAT, fazendo com que os endereços dos pontos de rede de toda a empresa fiquem dentro da rede 192.168.0.0. Deseja-se atribuir endereços para as três sub-redes da empresa de forma que cada uma delas ocupe uma faixa contígua de endereços, com tamanho capaz de atender ao número de pontos necessário de cada sub-rede e capaz de permitir que o acesso à Internet possa ser feito a partir de qualquer ponto simultaneamente aos demais.Essa atribuição pode ser feita da seguinte forma:
A sub-rede da matriz abriga um total de 28 pontos de rede, a da Filial 1, um total de 12 pontos, e a da Filial 2, um total de 286 pontos. O roteador da empresa tem uma interface com a Internet e implementa NAT, fazendo com que os endereços dos pontos de rede de toda a empresa fiquem dentro da rede 192.168.0.0. Deseja-se atribuir endereços para as três sub-redes da empresa de forma que cada uma delas ocupe uma faixa contígua de endereços, com tamanho capaz de atender ao número de pontos necessário de cada sub-rede e capaz de permitir que o acesso à Internet possa ser feito a partir de qualquer ponto simultaneamente aos demais.Essa atribuição pode ser feita da seguinte forma:- AMatriz = 192.168.0.0/27 Filial 1 = 192.168.0.32/28 Filial 2 = 192.168.1.0/23
- BMatriz = 192.168.1.0/27 Filial 1 = 192.168.1.48/28 Filial 2 = 192.168.2.0/23
- CMatriz = 192.168.0.0/28 Filial 1 = 192.168.0.48/28 Filial 2 = 192.168.1.0/24
- DMatriz = 192.168.0.0/27 Filial 1 = 192.168.0.32/28 Filial 2 = 192.168.0.64/23
- EMatriz = 192.168.0.0/26 Filial 1 = 192.168.0.32/27 Filial 2 = 192.168.2.0/22
