Questão de Eletrotécnica — Circuitos Elétricos em Eletrotécnica — CESGRANRIO 2012
EletrotécnicaCircuitos Elétricos em Eletrotécnica
- Código
- cg047388
- Banca
- CESGRANRIO
- Órgão
- Chesf
- Ano
- 2012
- Nível
- Médio
- Cargo
- Técnico em Eletrotécnica

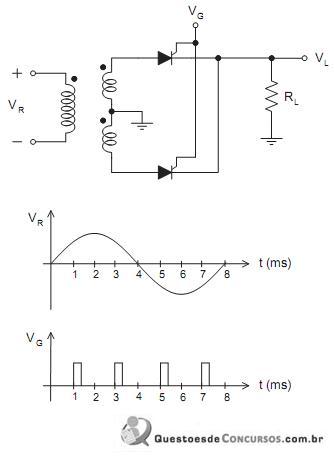

Nas figuras é apresentado o circuito de um retificador controlado a tiristor (SCR), juntamente com os gráficos das formas de onda das tensões VR e VG, mostrando a evolução no tempo dessas tensões.
Assim, o gráfico que representa corretamente um esboço da forma de onda da tensão VL sobre o resistor de carga RL em função do tempo é:
Assim, o gráfico que representa corretamente um esboço da forma de onda da tensão VL sobre o resistor de carga RL em função do tempo é:- A
- B
- C
- D
- E
