Questão de Eletrotécnica — Circuitos Elétricos em Eletrotécnica — CESGRANRIO 2012

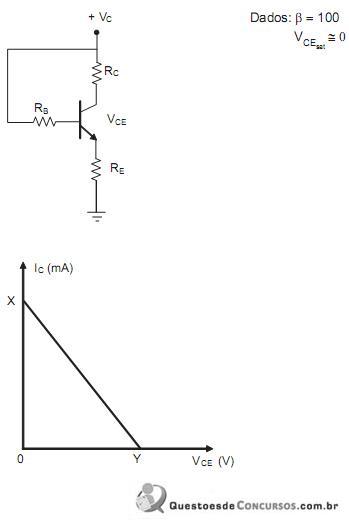

A figura mostra uma estrutura de polarização de um transistor NPN e a reta de carga equivalente.Observando o circuito e a reta de carga, as expressões das grandezas, X e Y, a serem escritas nos pontos marcados no gráfico, respectivamente, são

1. A
2. B
3. C
4. D
5. E
