Questão de Eletrônica — Eletrônica Analógica — CESGRANRIO 2012

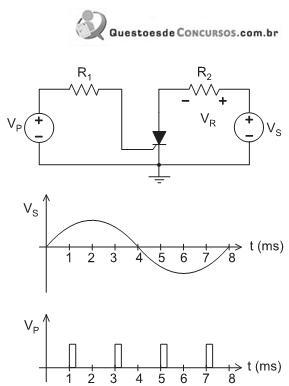

Na figura, é apresentado o circuito de um retificador controlado a tiristor (SCR), juntamente com os gráficos das formas de onda das tensões VPe VS, mostrando a evolução no tempo dessas tensões.Assim, o gráfico que representa um esboço da forma de onda da tensão VR sobre o resistor R₂ em função do tempo é

1. A
2. B
3. C
4. D
5. E
