Questão de Eletrônica — Análise de Circuitos — CESGRANRIO 2012
EletrônicaAnálise de Circuitos
- Código
- cg047417
- Banca
- CESGRANRIO
- Órgão
- Chesf
- Ano
- 2012
- Nível
- Médio
- Cargo
- Técnico em Eletrônica
Considere o circuito elétrico mostrado na figura abaixo.

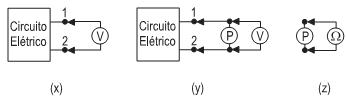

Nos terminais 1 e 2 desse circuito elétrico, foram efetuadas medidas seguindo a sequência (x), (y) e (z) conforme mostra a figura a seguir.
• Em (x), com um voltímetro mediu-se a tensão entre os terminais 1 e 2.• Em (y) ajustou-se o valor do potenciômetro P, para que o valor da tensão, medida com o voltímetro, seja a metade do valor medido em (x).• Em (z), com um ohmímetro, mediu-se o valor da resistência do potenciômetro P que fora ajustado em (y).Qual o valor, em Ω, da resistência medida na etapa (z)?
Nos terminais 1 e 2 desse circuito elétrico, foram efetuadas medidas seguindo a sequência (x), (y) e (z) conforme mostra a figura a seguir.• Em (x), com um voltímetro mediu-se a tensão entre os terminais 1 e 2.• Em (y) ajustou-se o valor do potenciômetro P, para que o valor da tensão, medida com o voltímetro, seja a metade do valor medido em (x).• Em (z), com um ohmímetro, mediu-se o valor da resistência do potenciômetro P que fora ajustado em (y).Qual o valor, em Ω, da resistência medida na etapa (z)?- A62,8
- B35,9
- C20,0
- D15,0
- E10,0
