Questão de Eletrônica — Análise de Circuitos — CESGRANRIO 2012
EletrônicaAnálise de Circuitos
- Código
- cg047420
- Banca
- CESGRANRIO
- Órgão
- Chesf
- Ano
- 2012
- Nível
- Médio
- Cargo
- Técnico em Eletrônica

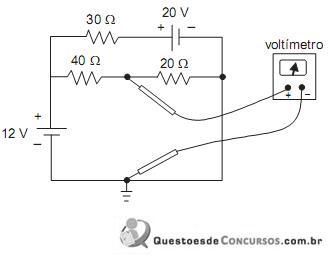

Considere o circuito elétrico de corrente contínua da figura, no qual se realiza uma medida com um voltímetro.
Com base nos valores dos elementos do circuito, a tensão, em V, medida pelo voltímetro é
Com base nos valores dos elementos do circuito, a tensão, em V, medida pelo voltímetro é- A25
- B20
- C16
- D8
- E4
