Questão de Engenharia Elétrica — Máquinas Elétricas — CESGRANRIO 2012
Engenharia ElétricaMáquinas Elétricas
- Código
- cg048211
- Banca
- CESGRANRIO
- Órgão
- Innova
- Ano
- 2012
- Nível
- Superior
- Cargo
- Engenheiro de Equipamento Júnior - Elétrica

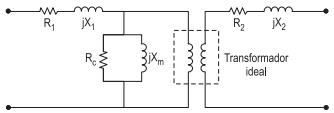

A modelagem de um transformador em regime permanente é importante na análise de sua operação em um sistema elétrico de potência. A Figura acima mostra a modelagem utilizada na solução clássica desse tipo de análise, sendo: R₁ e X₁ a resistência e a reatância de dispersão do enrolamento primário, respectivamente; R₂ e X₂ a resistência e a reatância de dispersão do enrolamento secundário, respectivamente; RC a resistência representativa das perdas por histerese e por correntes parasitas no ferro do núcleo do transformador; Xma reatância de magnetização do transformador. Todos esses parâmetros são estimados através dos ensaios de curto-circuito e de circuito aberto, sendo ambos necessários para a modelagem total do equipamento. Nesses ensaios, os valores de cada parâmetro são estimados a partir de simplificações adotadas, sendo: R₁ = R₂ , X₁ = X₂ e a impedância do ramo de excitação muito maior que as impedâncias dos enrolamentos.Quais parâmetros são determinados no ensaio de curto-circuito e no ensaio de circuito aberto do transformador?- AEnsaio de circuito aberto Ensaio de curto-circuito R₁, R₂ e Xm X₁, X₂ e Rc
- BEnsaio de circuito aberto Ensaio de curto-circuito X ₁, X₂ e Xm R₁, R₂ e Rc
- CEnsaio de circuito aberto Ensaio de curto-circuito R₁ , R₂e Rc X₁ , X₂ e Xm
- DEnsaio de circuito aberto Ensaio de curto-circuito R₁, R₂ X₁, X₂ Rc e Xm
- EEnsaio de circuito aberto Ensaio de curto-circuito Rc e Xm R₁ , R₂ X₁ e X₂
