Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — CESGRANRIO 2012

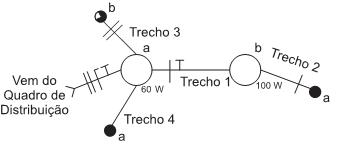

A Figura acima mostra o esquema unifilar de uma instalação elétrica em uma residência. Nesse esquema, duas lâmpadas são acionadas por três interruptores. A lâmpada “a” é acionada por dois interruptores paralelos. Já a lâmpada “b” é acionada por um interruptor simples bipolar. Os trechos de eletroduto estão numerados de 1 até 4 e parte da instalação já está disposta nos trechos, restando apenas a instalação dos retornos.Para completar a instalação de forma a aproveitar a parte já disposta e ainda acionar as lâmpadas de forma correta, quantos retornos devem ser instalados em cada trecho?

1. ATrecho 1 Trecho 2 Trecho 3 Trecho 4 4 3 1 3
2. BTrecho 1 Trecho 2 Trecho 3 Trecho 4 4 2 2 3
3. CTrecho 1 Trecho 2 Trecho 3 Trecho 4 5 3 2 3
4. DTrecho 1 Trecho 2 Trecho 3 Trecho 4 5 2 1 2
5. ETrecho 1 Trecho 2 Trecho 3 Trecho 4 6 3 1 2
