Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — CESGRANRIO 2012

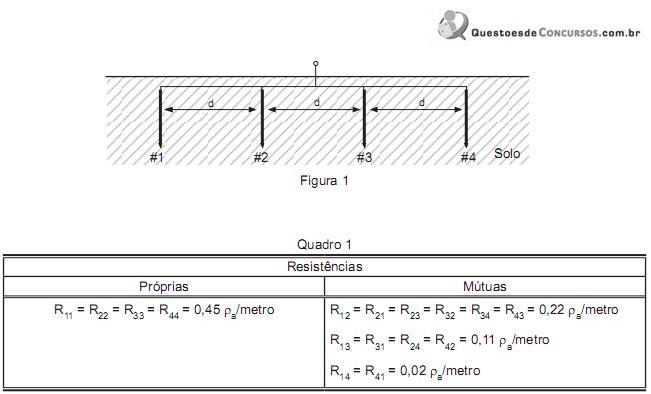

O aterramento elétrico de uma instalação é feito por um conjunto de 4 hastes enterradas verticalmente e alinhadas, conforme mostrado na Figura 1. No Quadro 1, as resistências próprias e mútuas do sistema são apresentadas em função da resistividade aparente do solo ρa .a Supondo que ρa = 425 Ω.m , então, o valor, em ohms, da resistência equivalente desse sistema de aterramento é

1. A0,01
2. B0,10
3. C1,00
4. D10,0
5. E100,0
