Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — CESGRANRIO 2012

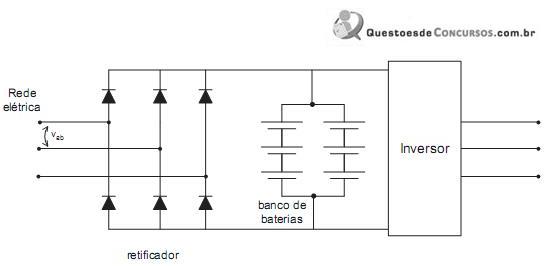

A Figura acima mostra, de forma simplificada, o circuito de um sistema No-break. Quando a rede elétrica está operando normalmente, a tensão de linha de entrada é dada por vab (t) = 100πcos(ωt), e o banco de baterias é recarregado pelo retificador com uma tensão, cujo valor médio é 10% superior ao valor da tensão do banco.De acordo com as informações apresentadas, o valor, em volts, da tensão do banco de baterias é

1. A70
2. B90
3. C100
4. D270
5. E300
