Questão de Engenharia Elétrica — Análise de SEP — CESGRANRIO 2012

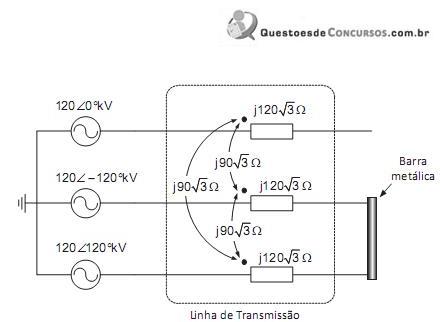

A Figura acima mostra uma linha de transmissão a vazio quando uma barra metálica provoca um curto-circuito entre as fases b e c. A resistência elétrica da barra é de 60 Ω e o curto é sustentado por um tempo indeterminado.O fasor, em kA, da corrente de sequência positiva durante o curto-circuito é

1. A1 ∠ -60
2. B1 ∠ 60
3. C1 ∠ 120
4. D2 ∠ -60
5. E2 ∠ 60
